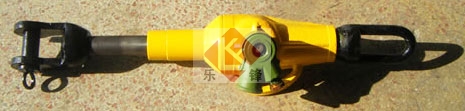

LH-20型，LH-32型螺旋式合攏器又稱合攏器、螺旋拉力機、拉泵。本合攏器專用船上鋼板焊接時起收緊作用，讓鋼板到位，使焊接效果更理想。
| 型號 | 額定載荷 | 工作行程 | 尺寸（長×寬×高） | 重量不含手柄 |
| HQL-Ⅰ | 10 | 120 | 800×230×160 | 16 |
| HQL-Ⅱ | 22 | 150 | 900×250×180 | 27 |
| HQL-Ⅲ | 32 | 180 | 950×300×220 | 39 |
| 合攏器使用維護注意事項： 為保證螺旋拉力機的正常使用,發揮其最大功效和延長使用壽命,必須注意合理使用和維護保養。 使用前,應先估計重物的重量,然后再確定所使用拉力機的臺數,使拉力機所受負荷不超過其額定載荷。 2。數臺拉力機并用時,應保持拉升速度同點。 3。使用時,先轉動棘輪組,使升降套筒上升,但不應超過升降套筒上的紅色警告線。 4。拉力機上的鏈環和卸扣與起吊重物上的鉤物應安置牢固。 5。扳正棘輪組上的撐牙方向,然后插入手柄往返扳動,即開始起吊。 6。手柄的長度不應加長或接長,以防拉力機超載。 7。工作完畢,可將撐牙推向套筒上升方向,再插入手柄往返扳動,待松后再將拉力機取下。 8。應保持棘輪組清潔,并經常加注滑油脂,以保證棘輪組的動作靈活可靠。 9。升降套筒與殼體間的配合表面應經常加油,注油孔亦應經常加注潤滑油。 10。軸承,傘齒輪和絲桿應保持潤滑,視使用頻繁情況定期拆開底座,將其洗凈后再加涂潤滑油指。 11。如發現棘輪組不靈活,可拆開棘輪檢查,如發現升降套筒卡住,或轉動棘輪時升降套筒不動時,應拆開底座檢查。一般情況下,可將發生故障的拉力機送維修部門檢修。對于磨損或變形嚴重的零件,應及時予以更換。 |
 |
